FTO-105-20T系列設備方案及技術參數

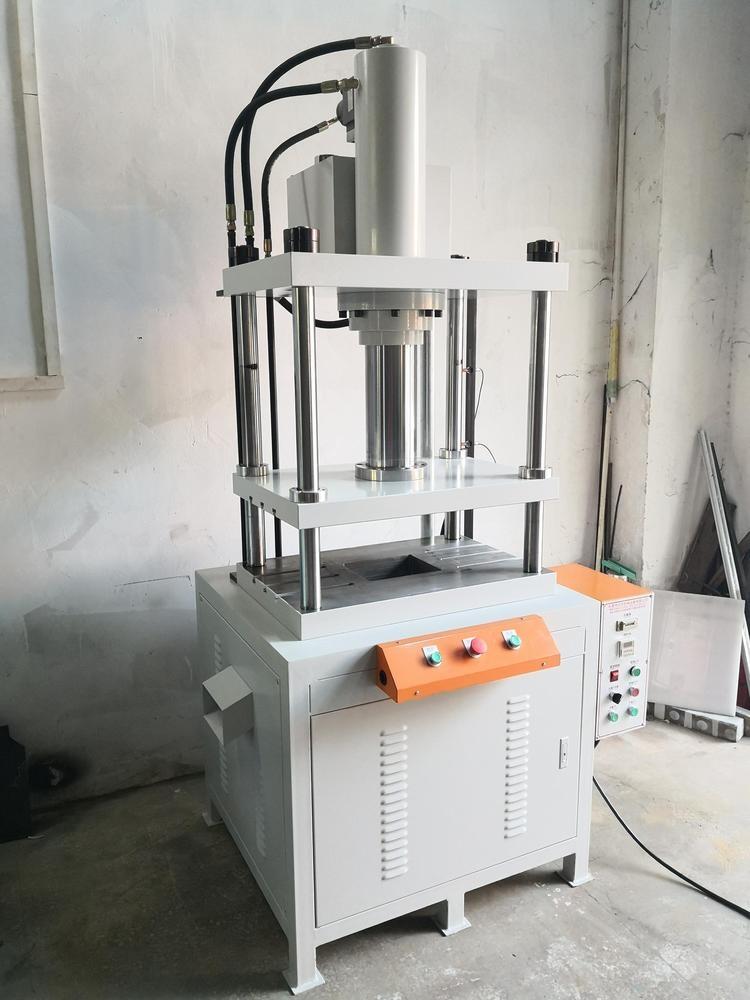

項 ?目Project?:四柱三板油壓機FTO-105-20T

公稱力（KN）:150
液體工作壓力(MPa):14
理論出力FTeory output(Ton):20(壓力大小可調）
工作面尺寸(長*寬)MM:左右柱內420*340前后柱外，
工作臺離地面高度（MM）:820 （可調）
開口距離（mm）:300（可調）
油缸行程(mm):200（可調）
閉合距離（mm）:100（可調）
油缸快速下降速度 （mm/s):100（快慢可調，兩種速度）
油缸上升速度 (mm/s):100（可調）
電源Power source?? ?3ф380VAC,50/60Hz

備注：

1.工作臺開有井字形T形槽，中間開有120X80落料孔
2.工作臺左下面設有落料收集槽。

備注：以上配置會因著液壓機的具體要求有略微的調整.

?
二、主要配置名稱、品牌及數量：

液壓系統部分 ? ? ? ? ? ? ? ? ? ? ? ? ? ?

序號?? ?品名?? ?備注 ? ? ??
1?? ?馬達?? ?溢圣 ? ? ? ?
2?? ?油泵?? ?溢圣 ? ? ? ?
3?? ?電磁閥?? ?神煜 ? ? ??
4?? ?油缸?? ?韋品達 ? ? ?
5?? ?壓力表?? ?太進 ? ? ??
6?? ?油表?? ?太進 ? ? ?
7?? ?油面計?? ?太進 ? ? ?
8?? ?加油口?? ?太進 ? ? ??
9?? ?濾油網?? ?太進 ? ? ?
10?? ?油封?? ?NOK ? ?

FTO-105-15T四柱三板油壓機電控系統部分

序號?? ?品名?? ?備注
1?? ?繼電器?? ?士林
2?? ?空氣開關?? ?正泰
3?? ?交流接觸器?? ?士林
4?? ?過載保護器?? ?士林
5?? ?保險?? ?士林
6?? ?計數器?? ?TENGLONG
7?? ?計時器?? ?欣靈
8?? ?按鈕開關?? ?施耐德
9?? ?急停開關?? ?施耐德
10?? ?光電護手?? ?同創

備注：以上所有配件質保一年，一年內免費更換，正常使用5年內不會出問題（電器和油缸密封件除外）油缸密封件一般壽命在3年左右，只需更換密封件又可正常使用）

備注：以上配置會因著液壓機的具體要求有略微的調整.

?

四、油壓機的安裝、調試、驗收及售后服務：
1. 設備到需方工廠后裝卸、就位由需方負責， 供方免費安裝調試一次，設備安裝調試前供方需向需方提供產品說明書。
2. 供方應提供設備的出廠檢驗報告，需方作為驗收的參考。
3. 設備的標準配件、易損件應列清單，以便符合設備使用和日后維護。
4. 設備調試完畢后設備運行穩定，需方驗收。
5. 整機實行一年保修,終身維護（人為損壞、誤操作除外，但可以維修，適當收取維修配件成本費用），保修期內因產品質量問題引起的損壞,供方接到通知后在48小時內上門進行免費調試或更換配件,在需方未付清全部貨款前,所有權歸供方所有。

四、付款方式
雙方簽定合約后預付定金30%，余款貨到驗收合格后付清。?
五、其它說明：
1. 機械顏色為草綠色
2. 交貨方式﹑地點:送貨上門.
3. 交貨時間:收到訂金后23--25個工作日內發貨.
4. 運輸方式及費用承擔:臺鴻自選,費用由臺鴻承擔.
5. 交貨時供方需提供使用說明書：
1. 其中包括：
1.1 ? 指導說明
1.2 ? 機器的尺寸規格
1.3 ? 機器的電力供應說明
1.4 ? 設備用液壓油型號及推薦用油
1.5 ? 機器操作說明?
1.6 ? 機器保養準則
1.7 ? 機器簡單故障排除方法
1.8 ?電路圖
1.9 氣路圖。
1.10機器合格證。

常用規格型號：

操作規程：

1．操作者應熟悉油壓機的一般性能和結構，禁止超負荷使用。??

2．使用前，應按規定潤滑加油，檢查高壓泵、壓力表、各種閥、密封圈等是否正常。

3．開機前，應檢查模具是否配套，料重是否符合要求，稱料工具是否準確。??

4．壓制時，摸具須放在墊板中心位置，禁止偏心使用。每班開機前，試壓后，應檢查一次模具是否有裂損。??

5．多人操作時，要有專人開機，相互協調配合。??

6．嚴禁將手，頭置于模具與壓頭之間。??

7．工作完畢，應將壓制品、工具、模具整理好并放到指定地方。

?

優勢：

1、構造精密，負荷均勻，電子定位，精密準確，生產效率高；

2、紅外光幕保護，操作可靠；

3、控制盤面板上設置狀態指示燈，機器各種狀態均可顯示在控制盤面板上；

4、溫度在200度左右均可調，溫差控制在2度以內；

5、氣路采用集成一體化氣路模塊，氣路整齊明了，美觀大方；

6、液壓系統無峰值與空載的大幅度波動，系統壓力近乎恒定，整個系統無液壓沖擊和機械沖擊，噪音低，運行平穩整，機壽命長；

7、加熱與加壓同步，板材預固化層薄，粉塵少，可節約原材料；

8、設備相對比較簡單，模具和工藝設備投入少，實現自動化控制，模具成型工藝注塑或擠出的生產周期縮短1/2至3/4，生產效率明顯提高。

9、適用于各種電子產品的沖壓成型，PET薄膜開關按鈕的打凸成型。?

本店已加入消費者保障服務，并提交保證金！所以賣家可以放心購買，不必擔心誠信問題！

本店鄭重承諾：同質價格低，同價質量好。物超所值 讓您買得放心，用得安心。謝謝各位的惠顧！

售后服務

? ? 1、負責所供設備的指導安裝調試。

? ? 2、提供需方設備維護人員培訓。

? ? 3、對所售設備提供一年保修（易損易耗件除外）、終生維修。

? ? 4、為用戶建立計算機管理檔案，定期回訪。

? ? 5、設立顧客滿意電話，隨時接受用戶咨詢。

? ? 6、分布在各地的售后服務人員將即時解決用戶使用中產生的問題。
