適用范圍：

廣泛用于車輛、工程機械、液壓機械、焊割設備、油田、礦地、建筑、衛浴裝修、消防、礦山、管件等行業中的液壓油管與金屬接頭的扣壓，以及膠管、軟管、氣管、鐵氟龍管、線管、鋼管、鐵管、銅管等管件的扣壓

?

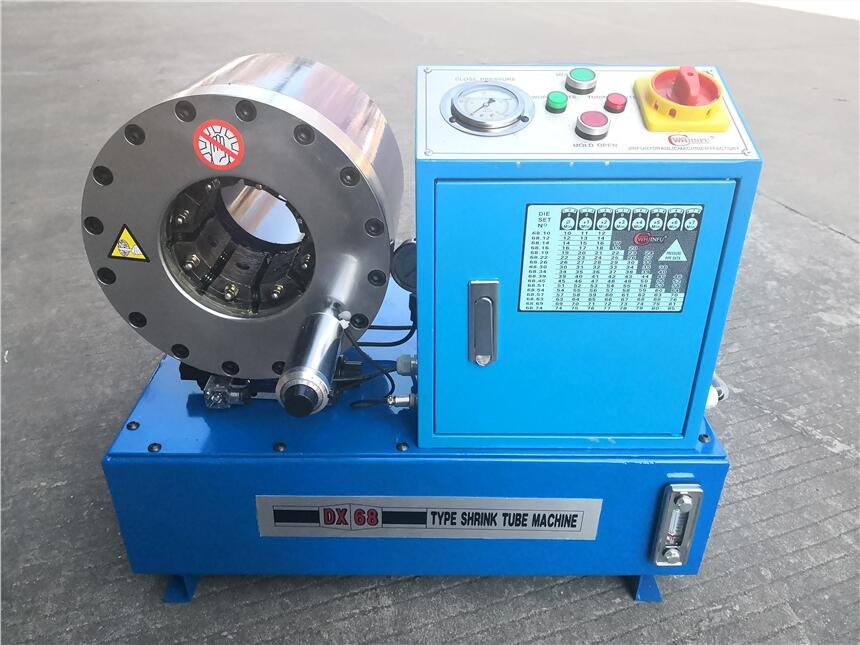

工作原理

油泵安裝于油箱內浸泡在液壓油里達到科學散熱靜音的設計目的，油泵在電機驅動下，輸出液壓油，推動扣壓油缸內的柱塞運動，致使模座徑向收縮，實現模具對膠管接頭外套的擠壓。當收縮量達到千分尺設定值時，擠壓自動停止，電磁換向閥換向后，油缸內的柱塞反向運動，模具隨之張開，扣壓膠管完成

?


扣壓操作：

1.壓管機初次使用時應空載扣壓20~30次，觀察各部位均正常后方可使用。
2.壓管機在冬季使用時應空載扣壓20~30次，以使油溫增高一些。
3.按下張開按鈕，模座張開后，根據所扣壓膠管規格選用相應的模具安裝在模座上，并調整千分尺刻度。
4.把套好接頭的膠管置于壓管機頭內適當位置，使得一次扣壓全部長度。
5.按下扣壓按鈕執行扣壓操作，直至壓管機頭停止扣壓自動張開模具為止。
6.取出扣壓好的膠管總成，用游標卡尺檢測扣壓后的接頭外套外徑尺寸，如與參數表不符應微調千分尺刻度，直到下一根膠管扣壓符合要求為止

具體詳細介紹請見產品使用說明書

技術參數：

類型：液壓整機

操作種類：數控

規格：2.5寸

扣壓力:600T

壓管通徑(內徑）：Φ6~64mm

電機功率：4KW-50HZ（國外可選）

額定電壓:三相AC380V

額定油壓:280Mpa

排量：10

張合周期：6S

缸徑張口：133mm

模具收擴范圍：+/-32.5mm

扣壓次數/秒：30次

扣壓控制精度：0.02mm

扣壓后產品不圓度：0.1mm

隨機配套模具:13套

外型尺寸:600mm*800mm*1300mm(L*W*H)

整機重量(不含油):330KG

注意事項：
1.扣壓時要盡可能將接頭置于模具中心，不要壓在六角螺母上。
2.防止工具和其他異物進入壓管機頭內。
3.每次在工作完畢后使八塊模座張開到大的程度，這樣可使彈簧處于張開狀態保養好彈簧，油缸也處于泄壓狀態延長油封的壽命

?

出貨說明：

整機出貨 主機與下面的快換架分開包裝，為2件，具體如下圖示
