PDS-760數字式保護測控裝置
?
PDS-760系列數字式保護測控裝置主要為適用于大型廠礦及企業廠用電部分的保護裝置，包括饋電線路保護、并聯電容器保護、電動機保護、廠用變壓器保護、備用電源切換等。也可適用于變電站自動化系統。
?
產品型號
?適用范圍
?
PDS-761A數字式線路保護測控裝置
?廠用線路保護裝置
?
PDS-761B數字式線路保護測控裝置
?分段保護及分段自投功能
?
PDS-763A數字式電容器保護測控裝置
?電容器保護裝置(不平衡電壓保護)
?
PDS-763B數字式電容器保護測控裝置
?電容器保護裝置(不平衡電流保護)
?
PDS-765A數字式廠用變壓器保護測控裝置
?廠變保護裝置
?
PDS-766A數字式電動機保護測控裝置
?異步電動機保護裝置
?
PDS-767A數字式差動保護裝置
?電動機、電抗器差動保護裝置
?
PDS-768A數字式備用電源切換裝置
?廠用工作/備用電源切換裝置
?
?

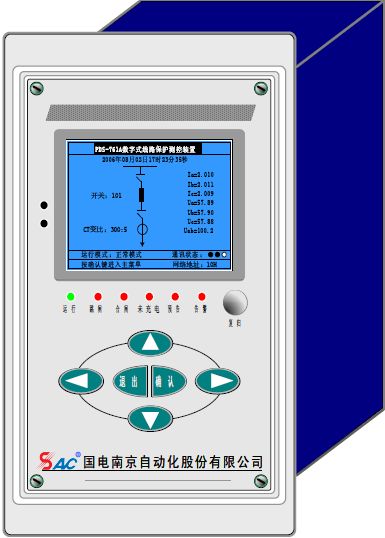

PDS－761A數字式線路保護測控裝置
?
產品用途及特點
PDS－761A數字式線路保護測控裝置(以下簡稱裝置)主要適用于380V～10kV電壓等級廠用電系統的饋線、分支或母線分段保護和測控。裝置自帶操作回路。
保護功能
電流速斷保護 (低電壓閉鎖或經方向閉鎖電流I段）
定時限過電流保護 (低電壓閉鎖或經方向閉鎖電流II段）
定時限或反時限過電流保護 (低電壓閉鎖或經方向閉鎖電流III段)
零序過流保護
一次/二次重合閘功能
后加速保護(手合、重合加速）
低周/低壓保護（帶滑差閉鎖）
過負荷保護(可選擇跳閘或告警)
分散式母線保護功能
TV斷線檢測
操作回路和防跳回路
事件記錄和故障錄波
測控功能
　
遙信：10路外部硬遙信開入、裝置內部遙信、事件遙信及遙信SOE
保護事件報文
遙控：斷路器遙控分、合及接地探索分、合
遙測：三相測量電流、P、Q、cosφ
遙脈：2路脈沖量輸入上送
保護壓板遠方投/退
保護定值遠方查看、修改及定值區切換
通訊功能
裝置帶有兩個高速CAN-BUS網絡，可以實現雙網配置。
裝置同時提供一個串口和一個485口。
?
