系統結構
PDS－7000廠站自動化系統采用分層分布式模塊化思想設計，系統分為兩層：廠站管理層和間隔層,廠站管理層和間隔層之間通過雙CAN網和以太網連接。PDS－7000廠站自動化系統由PDS-6000計算機監控系統和PDS－700系列保護和自動裝置 PDS－7000廠站自動化系統在設計中充分考慮了系統組態的靈活性，能夠根據用戶的不同要求實現不同的分層分布式廠站自動化系統模式。
◆廠站管理層

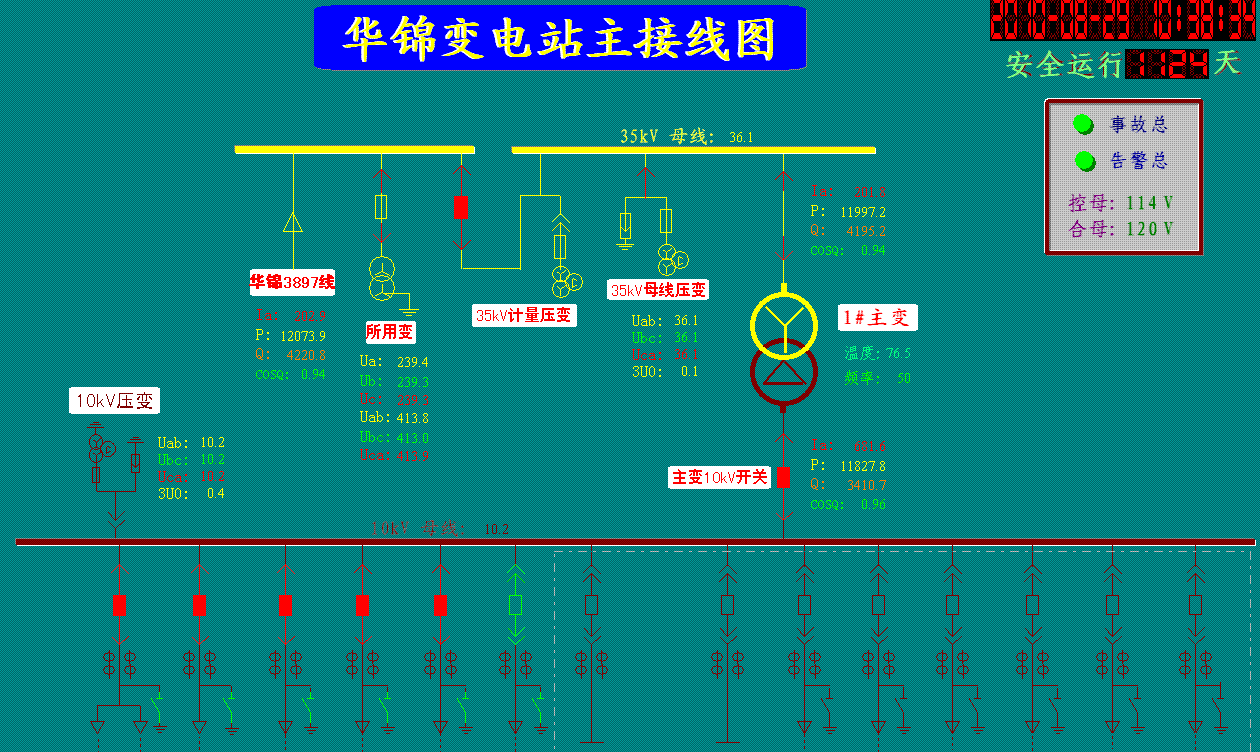

PDS－7000廠站自動化系統的廠站管理層采用的是分布式設計，完成站內監控功能和與遠方交互信息的功能。廠站管理層包括：PDS-6000計算機監控系統和PDS-751系列網絡通訊裝置 PDS-6000計算機監控系統采用客戶/服務器體系結構，一般由主機和工作站組成，根據用戶的不同要求可以進行不同配置。當系統規模較小的時候，主機和操作員站可以是一臺PC機；當系統規模較大時，可以是多臺PC機冗余配置，可以采用雙服務器、雙前置、多個操作員站以及工程師站組成。
PDS-751系列網絡通訊裝置是PDS－7000廠站自動化系統的信息交互中心，它支持不同的通訊接口、通訊介質和通訊規約，通過它來實現計算機監控系統和間隔層設備之間的信息交互。PDS-751系列網絡通訊裝置也可根據要求實現單機和多機的冗余配置。
◆3.間隔層
PDS－7000廠站自動化系統的間隔層設備按間隔分布式配置，可以直接下放到開關場就地安裝，減少大量的二次電纜。各間隔相互獨立，僅通過通信網互連，并同站控層設備通信，取消了廠站監控傳統方式大量引入主控室的信號、測量、保護、控制等使用的電纜，不僅節省投資，而且大大提高系統的可靠性。
◆4.通信網絡
PDS－7000廠站自動化系統區別于常規廠站的最明顯的標志就是它是利用通信網絡來實現全站信息的共享。測控裝置可就地安裝通過通信網絡互連交換信息，節約大量的信號電纜。
PDS－7000廠站自動化系統的通信網絡包括：間隔層通訊網絡、與智能接口設備通訊接口、當地監控和遠方調度的通訊接口。
