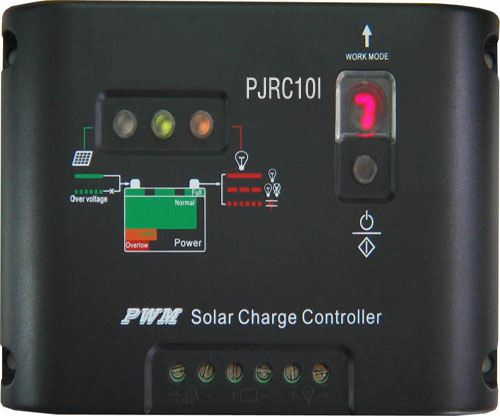

型號 |
PJRC5HP |
PJRC10HP |
PJRC15HP |
|
總額定充電電流 |
5A |
10A |
15A |
|
總額定負載電流 |
5A |
10A |
15A |
|
系統電壓 |
□12V； □24V/12V AUTO； |
|
過載、短路保護 |
1.25倍額定電流60秒.1.5倍額定電流5秒時過載保護動作.
≥3倍額定電流短路保護動作 |
|
空載損耗 |
≤6 mA |
|
充電回路壓降 |
不大于0.26V |
|
放電回路壓降 |
不大于0.15V |
|
超壓保護 |
17V，×2/24V； |
|
工作溫度 |
工業級：-35℃至+55℃(后綴I)； |
|
提升充電電壓 |
14.6V；×2/24V； (維持時間：10min)（僅當出現過放電時調用） |
|
直充充電電壓 |
14.4V; ×2/24V； (維持時間：10min) |
|
浮充 |
13.6V; ×2/24V；(維持時間：直至降到充電返回電壓動作) |
|
充電返回電壓 |
13.2v； ×2/24V； |
|
溫度補償 |
-4.5mv/℃/2V（提升、直充、浮充、充電返回電壓補償）; |
|
欠壓電壓 |
12.0V； ×2/24V； |
|
過放電壓 |
11.1V-放電率補償修正的初始過放電壓（空載電壓）； ×2/24V； |
|
過放返回電壓 |
12.6V；×2/24V； |
|
控制方式 |
充電為PWM脈寬調制 |
|
|
|
輸出模式說明：LED數碼管顯示模式設置值時，如果顯示數字不帶有小數點即“0”至“7”與“0。”至“7。”時不同，代表不同的設計，對應的設計如下。
每按一次轉換一個數字系統有（不閃模式數字0 代表全功率工作時間,1代表半功率工作時間，2代表天亮前時間。3.燈頭工作瓦數之一，4燈頭工作瓦數之二，5代表延時開燈時間）按下開關設置按鈕持續3秒就進入該功能設計模式，顯示數字LED閃爍，松開按鈕，每按一次轉換一個數字，直到LED顯示的數字對上用戶從表中所選用的模式對應的數字即停止按鍵，等到LED數字不閃爍即完成設置。注：如果沒進入設計模式，系統會顯示該功能現有的設計值
注意接線的順序：先接負載，再接電池線，再接太陽能板線。
（數碼管不閃）按住按鍵三秒》》》》進入設計（數碼管閃動）》》》》選擇對應數字等待3秒后系統自動確認
T1“0”全功率工作時間----‘0’ 無全功率 ‘6’ 光開+6小時關
‘1’ 光開+1小時關 ‘7’ 光開+7小時關關
‘2’ 光開+2小時關 ‘0�！� 光開+8小時關
‘3’ 光開+3小時關 ‘1�！� 光開+9小時關
‘4’ 光開+4小時關 ‘2�！� 光開+10小時關
‘5’ 光開+5小時關
T2“1”半功率工作時間----‘0’ 無半功率 ‘6’ 光開+6小時關
‘1’ 光開+1小時關 ‘7’ 光開+7小時關關
‘2’ 光開+2小時關 ‘0�！� 光開+8小時關
‘3’ 光開+3小時關 ‘1�！� 光開+9小時關
‘4’ 光開+4小時關 ‘2�！� 光開+10小時關
‘5’ 光開+5小時關
T3“2”天亮前燈時間-------‘0’ 無天亮前亮燈 ‘6’ 天亮前亮3.0小時
(半功率) ‘1’ 天亮前亮0.5小時 ‘7’ 天亮前亮3.5小時
‘2’ 天亮前亮1.0小時 ‘0�！� 天亮前亮4.0小時
‘3’ 天亮前亮1.5小時
‘4’ 天亮前亮2.0小時
‘5’ 天亮前亮2.5小時
燈頭瓦數= W1“3” + W2“4”
W1“3”燈頭工作瓦數之一 ‘0’ 0w ‘0。’ 16w （可變）
‘1’ 2w ‘1�！� 18w
‘2’ 4w ‘2。’ 20w
‘3’ 6w ‘3。’ 22w
‘4’ 8w ‘4�！� 24w
‘5’ 10w ‘5�！� 26w
‘6’ 12w ‘6�！� 28w
‘7’ 14w ‘7。’ 30w
W2 “4”燈頭工作瓦數之二 ‘0’ 0w ‘0。’ 24w （可變）
‘1’ 3w ‘1。’ 27w
‘2’ 6w ‘2�！� 30w
‘3’ 9w
‘4’ 12w
‘5’ 15w
‘6’ 18w
‘7’ 21w
K1“5”啟動延時時間---------‘0’ 0分（調試） ‘0�！� 16分
‘1’ 2分 ‘1�！� 18分
‘2’ 4分 ‘2�！� 20分
‘3’ 6分 ‘3�！� 22分
‘4’ 8分 ‘4�！� 24分
‘5’ 10分 ‘5。’ 26分
‘6’ 12分 ‘6�！� 28分
‘7’ 14分 ‘7。’ 30分
光關延時時間----------- 固定3分（除啟動延時時間為0分模式 外）
