一、EG941J英標電動隔膜閥結構特點與原理
1.英標電動隔膜閥由閥體、閥蓋、閥桿、閥瓣、隔膜、電動裝置和其它驅動零件等組成。
2.電動隔膜閥的啟閉是由電動裝置的連接軸驅動閥桿螺母，使閥桿作軸向運動時，帶動
閥瓣升降而達到的。
3.當需恢復電動操作時，必須將“切換手柄”轉換至刻有電動標記的位置上，方可進行
電動操作。
4.電動襯膠隔膜閥可根據不同的襯里材質，適用于不同溫度下的一般腐蝕性流體管
路上作為控制介質流動的啟閉機構。
5.當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，首先應將“手—電動切換
手柄”轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閃門啟閉。當順時針方向
旋轉時，閥門即可關閉；反之則開啟。
二、EG941J英標電動隔膜閥主體材料
|
|
材料 |
| 閥體 |
灰鑄鐵、不銹鋼、灰鑄鐵/襯膠 |
| 閥蓋 |
灰鑄鐵 |
| 閥瓣 |
灰鑄鐵 |
| 電動裝置 |
組合件 |
| 隔膜 |
天然膠、丁基膠等 |
| 閥桿 |
碳鋼 |

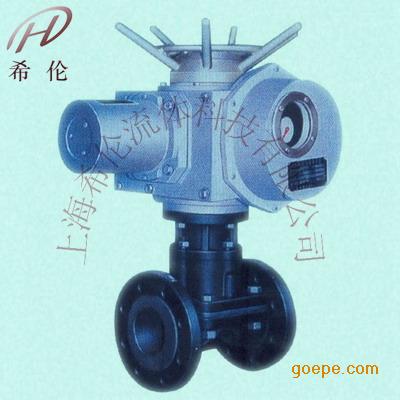

三、EG941J英標電動襯膠隔膜閥外形結構圖
四、EG941J英標電動隔膜閥連接尺寸
|
|
公稱壓力(MPa) |
工作壓力(MPa) |
L |
D |
D1 |
Z-Φ |
f |
H1 |
A(長) |
B(寬) |
重量 |
| DN |
(Kg) |
| 20 |
1.6 |
1.6 |
117 |
105 |
75 |
4—14 |
2 |
320 |
395 |
168 |
20 |
| 25 |
127 |
115 |
85 |
4—14 |
2 |
343 |
20.5 |
| 32 |
146 |
140 |
100 |
4—18 |
2 |
348 |
22 |
| 40 |
159 |
150 |
110 |
4—18 |
2 |
366 |
23.5 |
| 50 |
190 |
165 |
125 |
4—18 |
2 |
366 |
27.5 |
| 65 |
1 |
1 |
216 |
185 |
145 |
4—18 |
2 |
435 |
526 |
470 |
67 |
| 80 |
254 |
200 |
160 |
8—18 |
2 |
455 |
74.5 |
| 100 |
305 |
220 |
180 |
8—18 |
2 |
560 |
86.5 |
| 125 |
356 |
250 |
210 |
8—18 |
3 |
583 |
104 |
| 150 |
406 |
285 |
240 |
8—22 |
3 |
647 |
143 |
| 200 |
0.6 |
521 |
340 |
295 |
8—22 |
3 |
716 |
229 |
五、EG941J英標電動隔膜閥訂貨必讀
1、①名稱型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司訂購。
