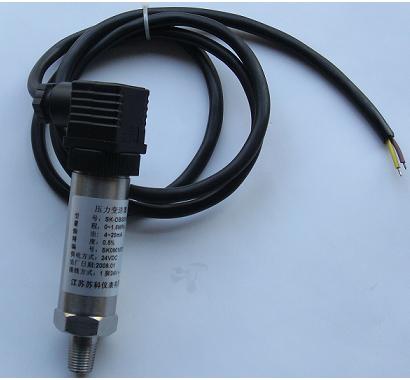

DX-DBS316系列壓力變送器是我公司最新開發研制的一種新型工業壓力變送器。DX-DBS316系列壓力變送器采用不銹鋼防腐蝕結構體，適用于一般性液體和氣體的壓力測量。可用于自來水、石油傳輸、化工過程，以及各種系統壓力測量，以達到計量、控制、報警、調度、節能等目的。
    DX-DBS316系列壓力變送器有擴散硅壓力變送器和陶瓷壓力變送器之分。
二、主要特點：
1、結構小巧、安裝方便，可直接安裝，也可采用支架安裝。
2、先進的膜片/充油隔離技術。
3、高穩定性、高可靠性。
4、耐震，抗射頻干擾。
5、一體化接線盒：所有電氣接線都直接與變送器外殼的現場端子腔室相連。從而消除了安裝中間接線盒所帶來的費用和麻煩。

三、主要技術參數：
   技術指標
1、使用對象：液體、氣體或蒸汽
2、測量范圍：表壓：0～10kPa～100Mpa，絕壓： 0～100kPa～10Mpa，
負壓：-0.1MPa～2MPa
3、輸    出：4～20mADC
4、電    源：12～30VDC
5、負載特性：4～20mADC二線制負載R≤50(V-12)Ω
6、溫度范圍：環境溫度  -20℃～+70℃ ;標準介質溫度  -20℃～+80℃
7、外殼防護：優于IP65
8、防爆類型：隔爆型ExdⅡCT6； 本安型ExiaⅡCT6應外配安全柵
性能指標
1、綜合精度
   精度等級：±0.1%、±0.25%、±0.5%
2、穩定性：優于±0.1%FS/年
3、溫度影響：在 -20℃～+70℃范圍內，變化量小于±0.18% / 10℃
4、振動影響：在任何方向上振動頻率為20-200Hz時，變化量小于±0.02% FS
5、沖擊影響：任何方向100G沖擊11ms后，變化量小于±0.02% FS
6、負載影響：只要輸入變送器的端子電壓高于12V，就無負載影響
7、位置影響：安裝位置不影響零點
8、指示表頭：3 1/2位液晶顯示（用戶訂貨時須另指明）。
9、重量：約1Kg  其電性能與擴散硅壓力變送器相同、膜片為齊平膜，適合粘稠、易結塊介質現場的測量。安裝螺紋：G1/2或M20X1.5，徹底解決測量管徑堵塞現象。



產品選型：

DX-DBS316	擴散硅壓力變送器
	代碼	量程范圍
	A	0-5KPa-20KPa
	B	0-20KPa-70KPa
	C	0-70KPa-350KPa
	D	0-200KPa-700KPa
	E	0-0.7MPa-3.5MPa
	F	0-2.0MPa-7MPa
	G	0-7MPa-35MPa
	H	0-20MPa-100MPa
		代碼	精度等級
		Ⅰ	0.1%
		Ⅱ	0.25%
		Ⅲ	0.5%
			代碼	輸出代號
			E	4-20mADC二線
			K	0-10mA
			M	用戶約定
				代碼	壓力連接
				R	標準型(M20×1.5)
				P	齊平膜
				O	按用戶尺寸加工
					代碼	電氣連接
					C1	電纜引出式(防護等級IP65)
					C2	接插式連接式(防護等級IP65)
					M	用戶約定
						代碼	選項
						Lm	電纜引出長度(m)
						i	本安型iaⅡCT6
						T	船用型
						Z	轉換接頭
						S	散熱器（M20×1.5，介質溫度＜200℃）
						C	選用陶瓷傳感器
						F	用于負壓測量
						A	用于絕壓測量
						Y	用戶約定
