一、概述：

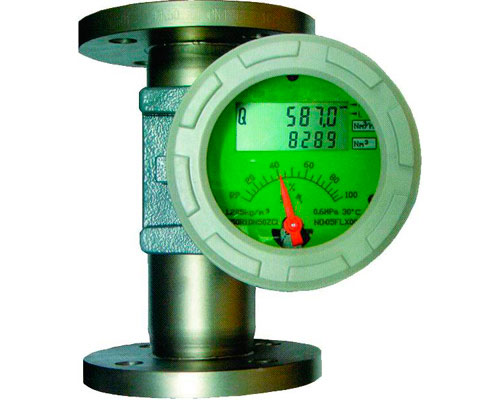

    LZ型系列金屬管浮子流量計，采用可變面積式測量原理，適用于測量液體，氣體。 全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0-10mA，4-20mA的標準模擬量信號輸出和現場指示。 累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。


二、原 理：
    浮子在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定。 環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸到外部的指示器，使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。
三、特點：
測量部分：
1、堅固的全金屬結構設計型浮子流量計
2、采用獨立mnodular概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、低壓力損失設計
5、短行程、小型結構設計、儀表總高度250
6、磁性耦合結構確保數據傳輸、信號更加穩定
7、保溫或伴熱夾套
8、垂直、水平、各種安裝方式更適合不同使用場合

LZ流量計可選配M7或M9指示器：
    在M7中采用磁性耦合，跟蹤磁鐵的角位移徑由一個曲線板機構把被測流量值線性地反映在刻度面板上。采用KW5-1或ESK信號轉換器，準確地將流量值轉換成0-10mA或4-20mA電流信號，上、下限報警開關。


    在M9指示器中采用一塊耦合磁鋼完成流量指示，電信號轉換和控制流量波動而設計的阻尼功能，采用全金屬不銹鋼表殼，使儀表運行更安全，更適應惡劣、復雜的環境條件。
    采用模塊組合設計，可在現場快速的給儀表增加電信號輸出，上、下限開關，流量累積功能。各功能單元板為插裝結構具有更換部件簡單，方便，定位準確的特點。解決了老型產品由于各環節的人為因素而產生的故障以及至使儀表更換部件后精度降低的缺陷，儀表的可靠性得到很大的提高。
    采用最新型的ESK信號轉換器，可用PC機或HART通訊器現場進行技術參數的重新設定。
    可在就地流量指示型儀表內選擇安裝：
    1、帶有KW5-1型線性指示輸出0-10mA、4-20mA標準信號（本安型）
    2、帶有4-20mA線性輸出和HART協議并無磁滯后的ESK信號轉換器（本安型）
    3、帶有６位LED顯示的流量累計單元板
    4、帶有上限、下限報警開關的單元板
 四：技術參數
流量范圍： 水 6～200000l/h; 空氣 0.05～4000?/h(20℃,0.1013Mpa)
　量程比： 10:1(標準型); 20:1(特殊型)
測量精度： 1.5(特殊型1.0)
工作壓力： DN15～DN50(PN4.0Mpa,特殊型25Mpa)
　　　　　 DN80～DN100(PN1.6Mpa,特殊型16Mpa)
介質溫度： -40℃～+220℃(標準型); -20℃～+85℃(PTFE)
環境溫度： -40℃～+120℃
介質黏度： DN15:≤5Mpa.s(H15.1～H15.3) ≤30Mpa.s(H15.4～H15.9)
　　　　　 DN25:≤250Mpa.s
　　　　　 DN50～DN150:≤300Mpa.s
輸出方式： 標準信號:二線制4-20mA
　　　　　 脈沖信號:最小間隔50ms
　　　　　 報警信號:集電極開路,MAX100mA@30VDC內部阻抗100歐姆
供電電源： 標準型:24VDC(10.8VDC～36VDC)
　　　　　 交流型:220VAC(85C～265VAC)
　　　　　 電池型:3.6@4AH鎳氫電池
連接方式： 法蘭連接、螺紋連接、卡箍連接
整體高度： 標準型250mm(其他安裝方式除外)
防護等級： IP65
防爆等級： 本安防爆、隔離防爆
