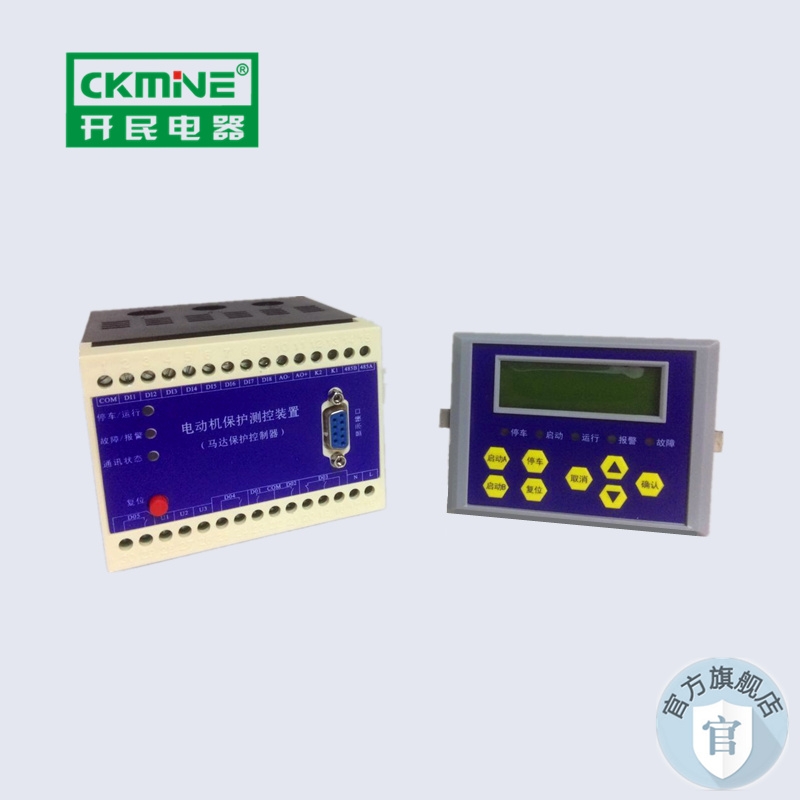

SWM800-A系列電動機管理控制器
1.1 總體概述
SWM800-A系列電動機管理控制器，是按IEC 國際標準開發的智能化、網絡化、數字化低壓電動機保護控制器；其改變了傳統的電動機保護與控制模式，取代了熱繼電器，電流互感器，中間繼電器，變送器等常規電器元件，在實現保護、測量、控制一體化的同時，將先進的網絡通訊技術和分布式智能技術溶入MCC 控制中心中；從而為工業生產過程控制提供了科學有效的現場級保護、測控單元。
? 具有過負載、電流不平衡、接地/漏電、欠電流、堵轉、欠壓、過壓、欠功率、起動加速超時等多種數字式保護功能，滿足直接起動，雙向起動、星/三角起動等起動方式；
? 豐富的記錄功能，可記錄多次故障發生時參數瞬時值，指導故障分析；
? 保護功能配置靈活，方便用戶兼顧安全生產和連續生產的平衡；
? 保護控制模塊與顯示操作單元采用分體安裝結構，安裝/維護極為靈活；
? 實現電動機回路的三相電流、接地電流等多種電參數的測量；
? 可與RTU、PLC 及多種微機工控組態軟件（iFIX、WinCC、Intouch、組態王、MCGS）實現網絡通訊，構成分布式綜合電力監控系統。
1.2 功能概述
|
配置 功能 |
功能配置 |
||
|
標準配置 |
增選功能 |
||
|
保護功能 |
過載保護 |
■ |
|
|
過電流保護 |
■ |
|
|
|
欠載保護 |
■ |
|
|
|
堵轉過流保護 |
■ |
|
|
|
缺相/不平衡保護 |
■ |
|
|
|
起動加速超時保護 |
■ |
|
|
|
接地保護 |
■ |
|
|
|
外部故障保護 |
■ |
|
|
|
欠電壓保護 |
■ |
|
|
|
過電壓保護 |
■ |
|
|
|
欠功率保護 |
■ |
|
|
|
相序保護 |
■ |
|
|
|
tE時間保護 |
■ |
|
|
|
漏電保護 |
|
■ |
|
|
控制模式 |
直接起動 |
■任選一種 |
|
|
雙向起動 |
|||
|
雙速起動 |
|||
|
星/三角起動 |
|||
|
自耦變壓器降壓起動 |
|||
|
電阻降壓起動 |
|||
|
通訊功能 |
MODBUS-RTU協議 |
|
■ |
|
PROFIBUS-DP協議 |
|
■ |
|
|
雙MODBUS-RTU協議 |
|
■ |
|
|
開關量輸入 |
8DI，功能可編程（內置電源） |
■ |
|
|
開關量輸出 |
5DO，功能可編程 |
■ |
|
|
模擬量輸出 |
一路4～20mA信號輸出 |
|
■ |
|
測量功能 |
三相電流 |
■ |
|
|
接地電流 |
■ |
|
|
|
電流不平衡率 |
■ |
|
|
|
熱容量 |
■ |
|
|
|
三相電壓（AC380V） |
■ |
|
|
|
頻率 |
■ |
|
|
|
漏電電流 |
■ |
|
|
|
有功功率 |
■ |
|
|
|
功率因數 |
■ |
|
|
|
電能 |
■ |
|
|
|
定值設定 |
各種保護定值查詢、整定 |
■ |
|
|
故障信息 |
實時查詢故障/報警信息 |
■ |
|
|
起動參數設定 |
控制權限、起動等參數查詢、整定 |
■ |
|
|
系統參數設定 |
地址、波特率、電機額定值等參數查詢、整定 |
■ |
|
注：在不選配顯示模塊的情況下，DI/DO 狀態、測量功能、定值設定、故障信息、管理信息、起動參數、系統參數的查詢或設定可以通過RS-485 串行通訊接口由計算機來進行。
1.3 性能概述
? 額定工作電源：85～265V AC / 100～280V DC
? 額定電壓：AC380V/660V， 50HZ
? 額定電流： 2A，6.3A，25A，63A,100A自帶電流互感器
250A，630A，800A采用外置電流互感器
? 輸出節點額定容量：阻性AC250V/6A； DC30V/6A
感性AC250V/2A； DC30V/2A
? 開關量輸入：內部24V電源，光藕隔離
1.4 工作環境
? 周圍環境溫度不高于60℃，不低于－25℃；，
? 污染等級2級；
? 安裝類別Ⅲ。
1.5 符號對照表
|
符號 |
含義 |
|
In |
控制器額定電流，對應所配電機的上限額定電流 |
|
Ig |
控制器輸出觸點的額定工作電流 |
|
IΔnm |
外加漏電互感器的額定電流 |
|
Ir |
控制器的各種保護電流整定值 |
|
Iq |
控制器接地電流整定值 |
|
IΔn |
控制器漏電動作電流整定值 |
|
tr |
控制器整定時間 |
|
Ir1 |
電機額定電流 |
|
Ir2 |
堵轉過流保護設定電流 |
|
Ir3 |
欠載保護設定電流 |
|
Ir4 |
缺相或不平衡設定電流 |
|
Un |
電動機額定電壓 |
|
Pn |
電動機額定功率 |
|
Us |
控制器工作電壓 |
|
Ur1 |
欠壓保護設定值 |
|
Ur2 |
過電壓保護設定值 |
|
Ur3 |
欠電壓重起動保護設定值 |
|
t |
故障延時動作時間 |
|
I |
實際線路電流 |
|
Im |
控制器上限分斷電流 |
|
Pr |
欠功率保護設定值 |
|
K |
過載曲線速率 |
|
Kc |
接地/漏電保護特性剪切系數 |
|
Cc |
電機熱容量 |
2. 技術參數
2.1 測量
|
項目 |
范圍 |
精度 |
|
電流 |
10% I n～120% I n |
±0.5% |
|
120% I n～800% I n |
±1% |
|
|
接地電流 |
10% Ir1～800% Ir1 |
±1% |
|
漏電電流 |
10% Ir1～1200% Ir1 |
±1% |
|
電壓 |
20%Ue～120%Ue |
±0.5% |
|
頻率 |
40Hz～65Hz |
±0.05Hz |
|
功率因數 |
-1～1 |
±1% |
|
功率 |
0～1000KW |
±5% |
|
電能 |
0～65535kWh |
±5% |
2.2 保護
|
功能 |
項目 |
內容 |
|
控制器額定電流 |
In |
2A，6.3A，25A，63A,100A自帶互感器 |
|
250A，630A，800A采用外置互感器 |
||
|
漏電互感器額定值 |
IΔn |
30mA～1200 mA |
|
電機額定電流 |
Ir1 |
2A(0.5A~2A)；6.3A(2A~6.3A)；25A(6.3A~25A)；63A(25A~63A)；100A(63A~100A)；250A(100A~250A)；630A(250A~630A)；800A(630A~800A) |
|
電機額定電壓 |
Un |
380V/660V AC |
|
控制器工作電源 |
|
85～265V AC/DC |
|
過載保護 |
不動作特性 |
<105% Ir1，2h內不動作 |
|
動作特性 |
>120% Ir1，1h內延時動作 |
|
|
曲線速率K |
10 16 24 40 60 80 100 130 180 280 400 600 800 1000 1200 1300 |
|
|
冷熱曲線比 |
20%～100% |
|
|
冷卻時間 |
5～1080min |
|
|
起動允許熱容 |
方式一、二 |
|
|
故障復位方式 |
手動/自動 |
|
|
執行方式 |
跳閘/報警 |
|
|
過電流保護 |
動作值整定范圍 |
（100％～1000％）Ir1 +OFF |
|
延時時間整定范圍 |
0.5～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
堵轉過流保護 |
動作值整定范圍 |
100% Ir1～允許分斷電流+OFF |
|
延時時間整定范圍 |
0.5～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
欠流保護 |
動作值整定范圍 |
（20％～100％）Ir1 +OFF |
|
延時時間整定范圍 |
0.5～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
缺相保護 或不平衡保護 |
動作值整定范圍 |
5％～60％+OFF |
|
延時時間整定范圍 |
0.1～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
起動加速超時 |
執行方式 |
跳閘/報警 |
|
接地保護 |
動作值整定范圍 |
30% Ir1～100% Ir1 +OFF； |
|
起動延時時間 |
1～60S |
|
|
運行延時時間 |
1～60S |
|
|
剪切系數 |
1.5～6+OFF |
|
|
執行方式 |
跳閘/報警 |
|
|
*漏電保護 |
動作值整定范圍 |
10% IΔm～100% IΔm +OFF |
|
起動延時時間 |
1～60S |
|
|
運行延時時間 |
1～60S |
|
|
剪切系數 |
1.5～6+OFF |
|
|
執行方式 |
跳閘/報警 |
|
|
*欠電壓保護 |
動作值整定范圍 |
（45％～95％）Un +OFF |
|
延時時間整定范圍 |
0.1S～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
*過電壓保護 |
動作值整定范圍 |
（105％～150％）Un +OFF |
|
延時時間整定范圍 |
0.1S～50S |
|
|
執行方式 |
跳閘/報警 |
|
|
*外部故障 |
執行方式 |
跳閘/報警 |
|
延時時間整定范圍 |
0.1S～60S |
|
|
故障允許分斷電流 |
整定范圍 |
6～10％ Ir1 +OFF |
|
*欠功率保護 |
執行方式 |
跳閘/報警 |
|
動作值整定范圍 |
20%～95% Pn +OFF |
|
|
延時時間整定范圍 |
1～60S |
|
|
*相序保護 |
保護設置 |
使能/禁止 |
|
*tE時間保護 |
tE時間設定tEp |
1.0S～15.0S+OFF |
|
執行方式 |
跳閘/報警 |
注：*為增選功能，訂貨時需注明；
0FF表示功能關閉。
2.3 保護技術特性
SWM800-A系列電動機管理控制器通過對電機的三相電流、三相電壓、漏電電流、接觸器狀態的實時監測，實現對電機的完善保護。各種保護功能相互獨立，多種保護功能有可能同時觸發，但只有最先達到脫扣條件的保護功能發出脫扣命令。
所有保護功能均可通過上位機或顯示模塊根據實際情況進行設置、起動或關閉，調整保護參數。所有保護參數都需要用戶提供。
