【全自動瀝青抽提儀】由上海雷韻試驗儀器制造有限公司根據用戶試驗要求及國家標準準備的新一代實驗儀器。經過多年的努力，上海雷韻的【全自動瀝青抽提儀】已是各大科研單位，學校，企業用戶的首選供應商。如果您需要【全自動瀝青抽提儀】的技術參數及使用說明等，上海雷韻試驗儀器制造有限公司技術電話021-35304775  銷售員江玲：13817414228，QQ:2387578598。全國統一售后服務電話 400-021-7866

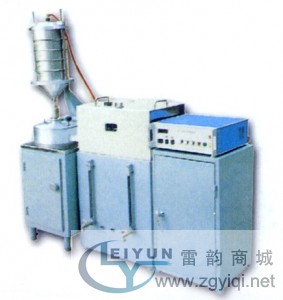

R-D全自動瀝青抽提儀是測定瀝青混合料中瀝青含量的全自動自溶式系統，它具有振動篩分、離心分離、加熱蒸發、冷卻、瀝青溶劑的回收及溶劑的重復使用等功能，同時可根據不同混合料（熱料和冷料）預定時間，整個工作過程大約需40分鐘左右。如果采用制冷型工作時間可縮短一半。

 R-D全自動瀝青抽提技術參數：

 1、抽提容量：1000-3500g

 2、電源：三相380V±10%

 3、抽樣精度：0.1%

 4、總功率：5kw

 5、抽提時間：20-40min/次

 6、工作環境溫度：+5℃~ +50℃

 7、凈重：120kg

 8、外型尺寸： 1430×665×1549mm

智能全自動瀝青抽提儀結構原理

儀器由底盤、離心分離系統、電磁振動篩分系統、溶劑供給系統、溶劑回收系統、電氣控制器等組成。

●底盤為儀器的支承部分。其下沿有4個萬向腳輪，可移動儀器，并有4個可伸縮的支撐，待儀器移動就位后支承儀器，以保護腳輪。

●離心分離系統由離心軸(配有精密滾珠軸承)、離心筒、離心軸護套、收集槽、雙速電機、高速傳動平帶等組成。

●電磁振動篩分系統由振動電磁鐵、錐形篩分座、可調緊定手柄、篩子、噴淋蓋及鎖緊螺母等組成。

●溶劑供給系統由供液管、溶劑泵、電磁換向閥、泵輸液管、抽提管、清洗管組成。

●溶劑回收系統由溶劑室、溶劑回收室、冷凝箱等組成。

溶劑室設有冷卻管、直讀液位計、溶劑排放閥。

溶劑回收室上部設有冷卻格柵�；厥帐抑性O有清洗噴頭、2只液位開關、3只電加熱器、2只溫度傳感器、液位計、混合液排放閥。

●冷卻水循環系統

溶劑室、冷凝室設有水冷盤管，由外部軟管聯接水泵。冷卻水壓力大于2bar,水溫應低于12℃。冷凝室上部軟管為進水管，溶劑室下部軟管為排水管。在排水管前部設有流量開關，進行斷水保護。

智能全自動瀝青抽提儀電控部分說明

1．控制面板說明(見圖二)

面板上設有液晶顯示屏、8只觸摸按鍵、5只手動試機按鈕、1只手動/自動轉換開關、1只振動強度調節旋鈕和1只電源啟動按鈕。

2. 本機工作有3種模式：

抽提模式、清洗模式、回收模式

3．開機狀態

合上箱內三極空氣開關，關上箱門，按下面板上的工作電源啟動按鈕，

液晶屏顯示:

LZC-20型

瀝青自動抽提儀

無錫建儀儀器機械有限公司

0120

  顯示1

同時開始倒計時,按設置鍵或計時到0時，進入如下工作界面：

抽提 清洗 回收 手動/自動

電機 加熱 振動 溶劑泵

冷卻水 上液位 下液位 相序

上液位溫度=X X X ℃

下液位溫度=X X X ℃

設定溫度= X X X ℃

智能全自動瀝青抽提儀安全使用注意事項

1．儀器安裝就位時,應使儀器保持水平位置；

2．儀器應設置安全可靠電氣接地線；

3．使用前應檢查高速傳動平帶松緊程度.正常情況下每3個工作日檢查一次,通過拉緊螺桿進行適當調整；

4．開機前,應手動盤車無誤后,用手動試機按鈕點動設備,如無誤,方可正常操作設備；

5．離心軸為逆時針方向旋轉.如相序錯指示燈亮,須調整電源三相接線,否則操作無法正常進行；

6．設備運轉前,須確保冷卻水正常供給,否則自動操作無法進行(同自動操作聯鎖)；

7．離心機運轉中途停止時,須關閉電源,取出離心筒,清理殘物.嚴禁帶負荷啟動離心系統,否則將損壞離心軸系統；

8．離心軸停止運轉前,嚴禁打開收集槽蓋；

9．裝、取離心筒時,必須關掉電源；

10．定期排放溶劑回收室內高濃度瀝青混合液。
