【瀝青粘韌性測定儀】由上海雷韻試驗儀器制造有限公司根據用戶試驗要求及國家標準準備的新一代實驗儀器。經過多年的努力，上海雷韻的【瀝青粘韌性測定儀】已是各大科研單位，學校，企業用戶的首選供應商。如果您需要【瀝青粘韌性測定儀】的技術參數及使用說明等，上海雷韻試驗儀器制造有限公司技術電話021-35304775  銷售員江玲：13817414228，QQ:2387578598。全國統一售后服務電話 400-021-7866

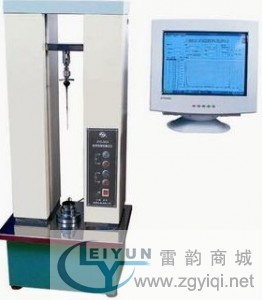

瀝青粘韌性測定儀可用于瀝青在特定條件下粘韌性測試，以評價瀝青摻加改性劑后的改性效果，符合JTJ052-2000中的T0624-1993規定要求。它由PC機（可選擇配噴墨打印機）、微機數據采集系統、粘韌性試驗器、拉伸試驗機等必備的配套裝備組裝而成。主機采用PC機與下位機進行串行通訊實現對荷重、變形的檢測，并自動計算出瀝青的粘韌性、韌性。儀器具有拉力均勻等速、外形輕巧、操作簡便等特點，上位機檢測軟件界面美觀，資料存儲和處理方便、快捷，配上噴墨打印機即可直接打印相關的報告資料。

瀝青粘韌性測定儀技術參數：

1、拉伸速度： 500mm/min

2、最大加載能力：1000N

3、拉力非線性誤差：＜0.5％

4、拉力采樣間隔： 0.5mm

5、位移測量范圍：610mm(標準要求)

6、變形測量誤差：±0.5mm

7、供電電源：220V±10％ 50Hz AC 250W

8、外型尺寸：530×400×1220mm

一,瀝青粘韌性測定儀檢定裝置


檢定裝置的連接見圖1

⑴ 拉伸接頭(上): 連接拉伸橫梁.

⑵ 過渡接頭: 連接拉伸接頭(上)和彈簧拉件(上).

⑶ 彈簧拉件(上): 掛緩沖彈簧.

⑷ 緩沖彈簧: 拉伸時對拉力傳感器起緩沖作用.

⑸ 彈簧拉件(下): 掛緩沖彈簧.

⑹ 傳感器: 檢定用標準拉力傳感器,外接變送器,顯示器組成標準拉力檢測系統.

⑺ 拉伸接頭(下): 連接底座.

二,瀝青粘韌性測定儀檢定方法

1,仔細閱讀使用說明書,了解和熟悉儀器的操作程序和操作要求.

2,標準拉力檢測系統按上述方法連接好.

3,將儀器按說明書所規定的要求接通電源,開機,使儀器處于正常的工作狀態.

4,連接好計算機,安裝好本儀器配的操作軟件,使計算機處于正常運行狀態.

5,設計好檢定程序和檢定點.

6,利用操作面板上"上行檔"的"啟動"和"暫停"鍵作

瀝青粘韌性測試儀點動拉伸運行(見圖2),在檢測點將標準拉力檢測系統的讀數和儀器的讀數(計算機顯示圖形的讀數)進行比較.

警告:檢定時注意拉力值不能超過1000N,防止損壞拉力傳感器.

瀝青粘韌性測定儀,修正方法 圖2

1,零位修正

⑴ 打開儀器后蓋,找到壓力變送器(120×90×60的塑料盒).

⑵ 打開壓力變送器的蓋子. 滿度 信號輸出口 調零

⑶ 找到如圖3所示的調滿度電位器, 調度

信號輸出口和調零度電位器.

⑷ 開啟儀器,使粘韌性試驗器正常工作.

瀝青粘韌性測試儀⑸ 將拉伸半球圓頭,定位螺母,定位支架,試樣容器(容器內放入與試樣重量相等的替代物)置于粘韌性試驗器下夾具(詳見說明書P.3).

注意:此時檢定用的拉伸接頭(下)等器件拿掉,彈簧懸空. 圖3

⑹ 用數字電壓表監測壓力變送器信號輸出口的信號,調節調零度電位器,使輸出信號為零.

瀝青粘韌性測試儀2,滿度修正

⑴ 連接好檢定裝置(見圖1).

⑵ 作拉伸試驗,使標準測力儀顯示值達到1000N.觀察儀器的拉力值,若不等于1000N,則調節調滿度電位器,使標準測力儀顯示值與儀器的拉力值一致.

3,重復修正零位值和滿度值

⑴ 按上述1,2兩條重復修正零位值和滿度值,直到零位和滿度全部達到要求為止.

⑵ 將調滿度電位器和調零度電位器的調節處用指甲油封住,并蓋上壓力變送器的蓋子.

四,瀝青粘韌性測試儀重新檢定

零位值和滿度值修正后,再按一,二兩條進行重新檢定.

警告:拉伸檢定結束后,要下行返回到原始位置取出拉伸彈簧.此時要慢慢下行,下行位置要控制在彈簧的原始長度的位置,下行過量易損壞設備.

瀝青粘韌性測試儀五,其它

1,檢定裝置(不含:檢定用標準拉力傳感器,外接變送器,顯示器)為本公司的選配件,主要滿足檢定單位的需要,檢定單位可以向本公司購買,用戶則可以根據需要選購.

2,本儀器出廠前參數已標定,無特殊情況用戶無需也不必再自行進行標定.測試時儀器的零點漂移軟件會自動跟蹤修正,不影響測試的結果.
