一、混凝土鉆孔取芯機概述

HZ-15型混凝土鉆孔取芯機是上海雷韻試驗儀器制造有限公司的最新標準檢測儀器,主要用作對硬化混凝土鉆孔取芯，具有操作簡單，移機方便，鉆孔取芯準確，芯樣表面光潔，且對芯樣不發生意外破壞，是公路交通部門、建筑部門及相關大專院校不可缺少的設備。本機符合GB11818-89《混凝土鉆孔取芯機技術要求》的標準。

二混凝土鉆孔取芯機機、重要技術參數

    最大鉆孔直徑：                     Φ150mm

    最大鉆孔深度：                     400mm

    鉆頭轉速：                         500～1000rpm

    電機：                             單相串激電機

    功率：                             1.7kW

    電源：                             AC220 50Hz

    外形尺寸：                         525×300×1025

    重量：                             約60kg

三混凝土鉆孔取芯機機、結構原理

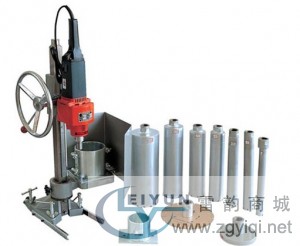

    本機器主要有以下幾部分組成(如圖)：

1、機架(4)：其立柱上裝有齒條，在其底座上裝有四只調節螺釘(５)。

2、滑座(1)：套在立柱上，其內部的齒輪與立柱上的齒條組成齒輪副，轉動進給手柄，使滑座沿著立柱上下移動。

       3、齒輪箱(2)：固定在滑座上，其主軸上裝有鉆頭(3)，隨著滑座作進給運動，從而達到鉆孔的目的。

 四、混凝土鉆孔取芯機機使用方法

    1、將本機移至需鉆孔取芯處，在底座上擰上四只調節螺釘(5)，調節機器水平，并在地面上預埋M16的鐵膨脹螺栓，以固定本機。

    2、按鉆孔的尺寸要求裝上鉆頭。

    3、接通水源，檢查鉆頭內是否有水漏出。

    4、打開電源開關，空轉幾分鐘，并轉動進給手柄，進行鉆進。

 五、混凝土鉆孔取芯機機注意事項

    1、鉆孔時，應保證進給速度均勻，大約為3～5cm/min左右，如發現鉆頭受卡，可適當降低進給速度，必要時可將鉆頭提升一段，然后再慢慢鉆入，忌硬性鉆進，以免打壞鉆頭及機器。

    2、整個鉆進過程中必須保持充分水冷卻。

    3、鉆孔結束時，只有將鉆頭脫離工件時，才可停機。

    4、鉆進過程中，不得超載，當電機溫度超過70℃，(手感燙手)，應降低加載力，并更換新鉆頭。

六、混凝土鉆孔取芯機機器的維護和檢查

   1、定期檢查各部件連接處，如有松動應及時調整。

    2、鉆頭裝入時，應在兩螺紋處加入鋰基潤滑脂。

    3、鉆孔結束后，將鉆機各部分擦洗干凈，并在立柱及齒條上加潤滑油。
