概述

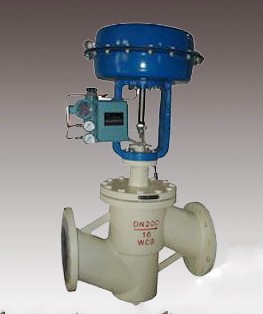

ZMAPF氣動薄膜襯四氟調節閥、ZJHPF氣動薄膜襯四氟單座調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

特點：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。

 主要零件材料：

閥體、閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti
閥芯、閥座：1Cr18Ni9T、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti

主要技術參數：

公稱通徑	G3/4"									20								25	32	40		50	65		80	100		150
閥座直徑	3		4	5	6		7	8		10		12		15		20		26	32	40		50	65		80	100		150
Kv值	0.08		0.12	0.20	0.32		0.50	0.80		1.2		2.0		3.2		5.0		8	12	20		32	50		70	100		240
額定行程	10																	16		25			40					60
供氣壓力		彈簧范圍				允許壓差
						公稱通徑
						G3/4"			20		25		32		40		50		65		80			100			150
1.4		0.2～1.0				16			16		8		5		5		3		2.5		2			1.2			0.8
4.0		0.8～2.4				16			16		16		12		11		7		6.5		4.5			2.8			2.0

公稱通徑	G3/4"	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	267	267	267	267	267	267	350	350	350	470
H	401	445	485	495	523	532	697	699	699	817
H1	50	65	70	80	71	88	102	140	170	190

訂貨須知:

1.產品型號與名稱 2.公稱通徑(DN) 3.公稱壓力(PN) 4.額定流量系數KV 5.閥體和閥內組件材料 6.固定流量特性 7.適用溫度和介質 8.整機作用方式(電開、電關)及輸入信號 9.是否帶附件(操作器、伺服放大器等)10.其他特殊要求
