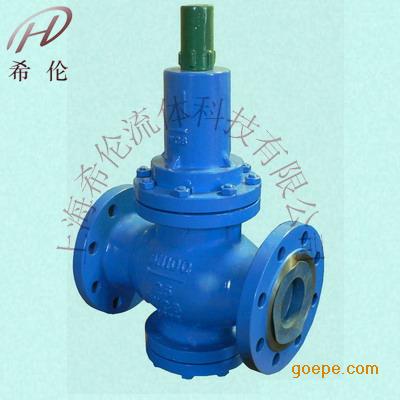

Y42X彈簧活塞式減壓閥結構特點與用途
 1.減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
2.彈簧式減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
3.活塞式減壓閥調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

Y42X彈簧活塞式減壓閥技術參數

公稱壓力(Mpa)	1	1.6	2.5
殼體試驗壓力(Mpa)*	1.5	2.4	3.75
密封試驗壓力(Mpa)	1	1.6	2.5
最高進口壓力(Mpa)	1	1.6	2.5
出口壓力范圍(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
滲漏量	0
工作溫度	0℃-80℃
*：殼體試驗不包括膜片、閥蓋

Y42X彈簧活塞式減壓閥主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn

Y42X彈簧活塞式減壓閥外形連接尺寸

公稱通徑 DN	外 形 尺 寸
	L	H	Hl
Y42X-15	160	265	100
Y42X-20	160	265	100
Y42X-25	180	285	110
Y42X-32	200	285	110
Y42X-40	220	320	120
Y42X-50	250	320	120
Y42X-65	280	335	140
Y42X-80	310	425	165
Y42X-100	350	445	185
Y42X-125	400	590	225
Y42X-150	450	625	260
Y42X-200	500	680	280
Y42X-250	650	855	335
Y42X-300	800	935	385
Y42X-350	850	1015	430
Y42X-400	900	1095	455
Y42X-450	900	1165	500
Y42X-500	950	1205	525

Y42X彈簧活塞式減壓閥流量系數（CV）

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2	4	4	6	13	14	38	40	85	90	165	350	520	690	950	1400

Y42X彈簧活塞式減壓閥安裝示意圖

Y42X彈簧活塞式減壓閥訂貨須知
1、①名稱型號②公稱通徑③閥體材質④公稱壓力{閥前壓力P1和閥后壓力P2}⑤使用介質⑥使用溫度⑦工作壓差⑧減壓閥前必須安裝過濾器
2、閥門是否帶附件以便我們的為您正確選型。
3、如有特殊要求時請在訂購產品時注明
4、若已經由設計單位選定的型號，請按型號直接向我司訂購。
