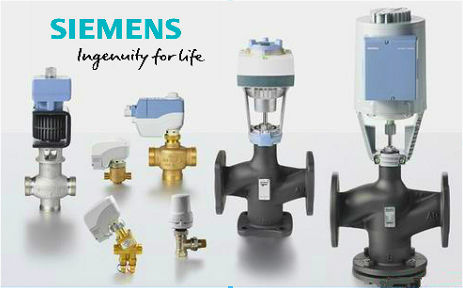

        西門子電動閥之閥門連接形式介紹
        發布者:jnbaitong  發布時間:2021-11-10 10:41:19  訪問次數:

        本文將對幾種連接形式,進行詳細的介紹:

        螺紋連接、法蘭連接、卡套連接、卡箍連接、內自緊連接 螺紋連接:這是一種簡便的連接方法,常用于小閥門

        直接密封

        內外螺紋直接起密封作用。為了確保連接處不漏,往往用鉛油、線麻和聚四氟乙烯生料帶填充;其中聚四氟乙烯生料帶,使用日見廣泛;這種材料耐腐蝕性能很好,密封效果很好,使用和保存方便,拆卸時,可以完整地將其取下,因為它是一層無粘性的薄膜,比鉛油、線麻優越得多

        間接密封

        螺紋旋緊的力量,傳遞給兩平面間的墊圈,讓墊圈起密封作用 法蘭連接:閥門中用得最多的連接形式

        光滑式

        用于壓力不高的閥門

        凹凸式

        工作壓力較高,可使用中硬墊圈

        榫槽式

        可用塑性變形較大的墊圈,在腐蝕性介質中使用較廣泛,密封效果較好

        梯形槽式

        用橢圓形金屬環作墊圈,使用于工作壓力&ge;64公斤/平方厘米的閥門,或高溫閥門

        透鏡式

        墊圈是透鏡形狀,用金屬制作。用于工作壓力&ge;100公斤/平方厘米的高壓閥門,或高溫閥門

        O形圈式

        這是一種較新的法蘭連接形式,它是隨著各種橡膠O形圈的出現,而發展起來的,它在密封效果上比一般平墊圈可靠 卡套連接:當旋緊螺母時,卡套受到壓力,使其刃部咬入管子外壁,卡套外錐面又在壓力下與接頭體內錐面密合,因而能夠可靠地防止泄漏。

        優點

        1、體積小,重量輕,結構簡單,拆裝容易

        2、連接力強,使用范圍廣,可耐高壓(1000公斤/平方厘米)、高溫(650℃)和沖擊振動

        3、可以選用多種材料,適合防腐蝕

        4、加工精度要求不高

        5、便于高空安裝 卡箍連接:一種快速連接方法,它只需兩個螺栓,適用于經常拆卸的低壓閥門內自緊連接:以上各種連接形式,都是利用外力來抵消介質壓力,實現密封的。下面介紹利用介質壓力進行自緊的連接形式。它的密封圈裝在內錐體處,跟介質相向的一面成一定角度,介質壓力傳給內錐體,又傳遞給密封圈,在一定角度的錐面上,產生兩個分力,一個與閥體中心線平行向外,另一個壓向閥體內壁。后面這個分力便是自緊力。介質壓力愈大,自緊力也愈大。所以這種連接形式,適合于高壓閥門。它比法蘭連接,要節省許多材料和人力,但也需要一定的預緊力,以便在閥內壓力不高時,使用可靠。利用自緊密封原理做成的閥門,一般是高壓閥門
